在做国土空间规划时，发现了一个非常好用的工具——交集取反，它主要是处理“非重叠区域”提取工具。

交集取反工具的实际应用场景

交集取反工具的应用场景围绕“非重叠区域提取”展开，结合实际工作需求，主要有以下3类核心用途，覆盖多数GIS实操场景：

规划差异对比：在城市规划、土地利用规划中，对比两个不同版本的规划图层（如旧版用地范围与新版用地范围），通过交集取反快速提取发生变化的区域，明确规划调整的范围和内容。

非重叠区域提取：在资源调查中，提取“规划范围”与“现有地块界限”的非重叠部分，快速获取规划范围内的道路、绿地等公共空间用地；或在生态保护中，筛选出未被保护区覆盖的区域，为开发利用决策提供依据。

数据清理与补全：当两个要素类存在部分重叠，需要分离出各自独立的部分时，使用交集取反工具可快速拆分数据，避免重叠部分对后续统计、分析造成干扰，尤其适用于面要素、线要素的批量处理。

详细操作步骤

本文以ArcGIS Desktop（ArcMap）为例，详细讲解交集取反工具的完整操作流程，步骤清晰，新手可直接跟着操作；ArcGIS Pro操作逻辑一致，仅界面布局略有差异，可参考执行：

步骤1：打开工具窗口

启动ArcMap，加载需要分析的两个要素图层（如“村级行政区.shp”和“城镇开发边界.shp”）；

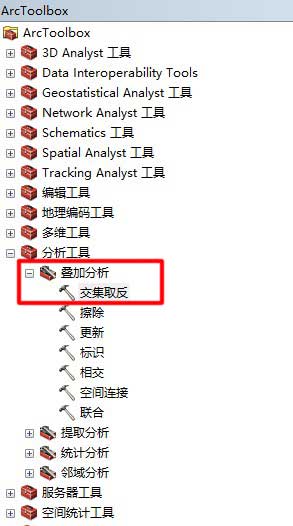

然后打开ArcToolbox（点击顶部菜单栏“自定义→ArcToolbox”），依次展开“分析工具→叠加分析→交集取反”，双击“交集取反”，弹出工具参数设置窗口。

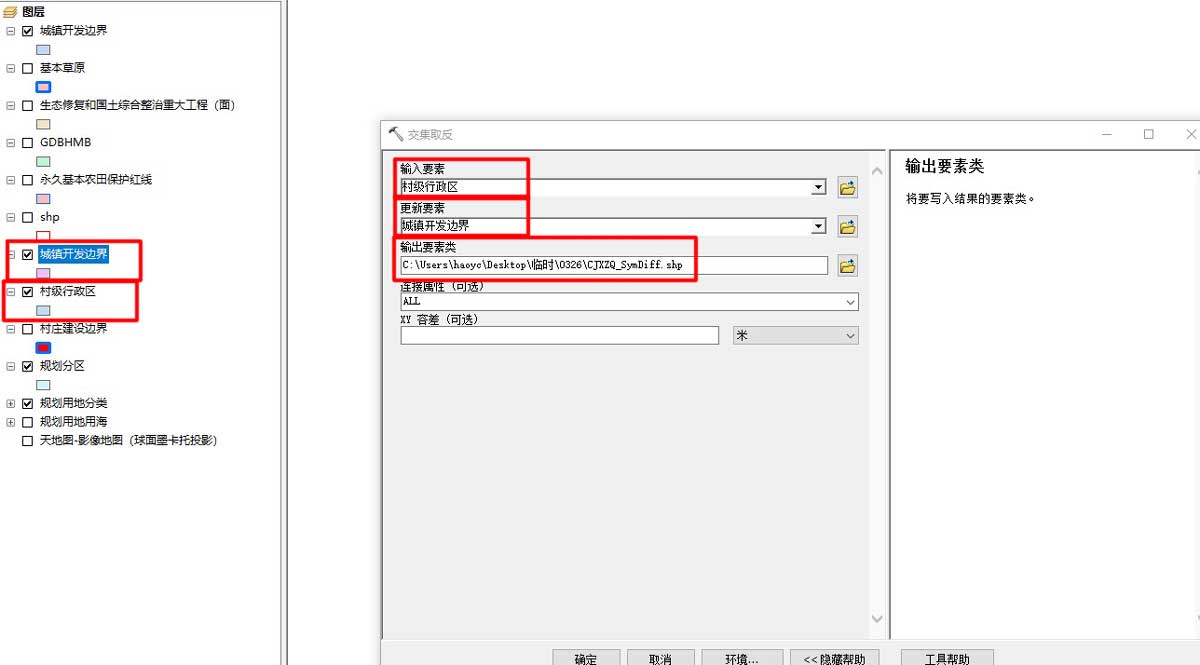

步骤2：设置核心参数（关键步骤）

输入要素（in\_features）：选择需要分析的基础要素图层（如“村级行政区.shp”），即主要分析对象，后续将基于该图层提取非重叠区域。

更新要素（update\_features）：选择与输入要素进行对比的要素图层（如“城镇开发边界.shp”），该图层将用于筛选输入要素的重叠部分，其几何类型必须与输入要素一致。

输出要素类（out\_feature\_class）：设置输出结果的保存路径和名称（如“xx:\xxx\CJXZQ_SymDiff.shp”），建议保存至英文路径下，避免中文路径导致工具报错；输出格式默认与输入要素一致，无需额外修改。

连接属性（join\_attributes，可选）：控制哪些属性会传递到输出要素类，默认选择“ALL”（保留输入要素的所有属性）；若无需保留FID字段，可选择“NO\_FID”；若仅需保留FID字段，选择“ONLY\_FID”，仅适用于数值字段的比率计算场景。

聚类容差（cluster\_tolerance，可选）：设置所有要素坐标（结点和折点）之间的最小距离，以及坐标可移动的范围，单位与要素坐标系一致（如米），默认值为0.001，一般无需修改；若数据精度较低，可适当增大容差，避免微小偏差导致的结果异常。

步骤3：执行工具并查看结果

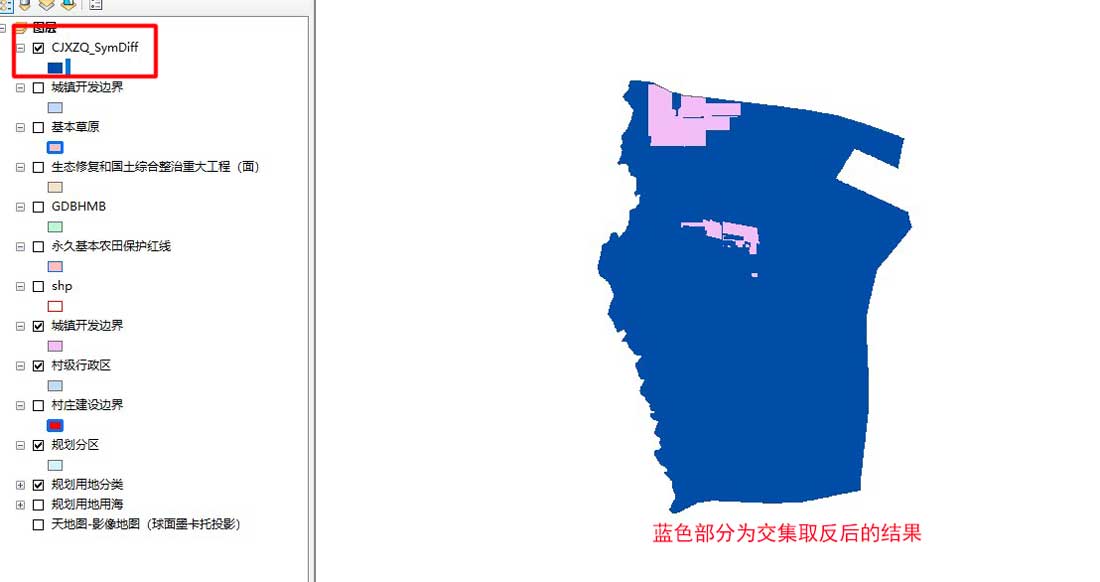

参数设置完成后，点击窗口底部“确定”，工具将自动开始执行，执行进度可在ArcMap底部的“地理处理”窗口查看；执行完成后，输出要素类会自动加载到内容列表中，默认显示为随机颜色。

双击输出要素类，打开“属性表”，可查看非重叠区域的属性信息（继承自输入要素的属性）；同时可通过“编辑器”工具，对输出结果进行可视化检查，确认非重叠区域提取准确，无遗漏或错误。

与其他工具对比

ArcGIS叠加分析模块中，交集取反与相交、擦除、联合工具功能相似，容易混淆，通过下表清晰区分，便于根据需求选择合适工具：

ArcGIS交集取反工具是提取非重叠区域的核心工具，操作简单、实用性强，核心在于“求异”，适用于规划差异对比、数据清理、资源调查等多种场景。使用时需重点注意3点：一是确保输入要素几何类型一致、坐标系统一；二是合理设置核心参数（尤其是输出路径和连接属性）；三是提前清理数据，修复几何错误，避免影响结果准确性。
